La ingeniería del panel trasero de las mochilas se refiere a un proceso sistemático de diseño y desarrollo centrado en la estructura, los materiales y el sistema de ventilación del panel trasero. Su objetivo es lograr el equilibrio óptimo entre tres factores esenciales de rendimiento: soporte, ajuste ergonómico y transpirabilidad.
Una mochila puede tener telas de primera calidad, cremalleras suaves y un diseño atractivo, pero si el panel trasero resulta caluroso, rígido o se pega a la espalda, es poco probable que la vuelvan a usar. En el uso diario, el panel trasero es la primera parte de la mochila que los usuarios experimentan. De él depende si la mochila se siente ligera o pesada, transpirable o sudorosa, cómoda o incómoda. Por eso, algunas mochilas son elogiadas por su comodidad durante todo el día, mientras que otras provocan dolor de hombros y espalda tras solo 20 minutos de uso.
Crear un panel trasero excelente no es tarea fácil. Un panel trasero diseñado para ofrecer mayor soporte suele volverse más rígido y menos transpirable. Por otro lado, priorizar la ventilación puede comprometer fácilmente el soporte estructural, provocando que el panel trasero se deforme o colapse durante un uso prolongado con carga. Solo mediante el perfeccionamiento constante de las configuraciones estructurales, las combinaciones de materiales y la construcción de capas, los fabricantes pueden desarrollar un panel trasero que ofrezca una experiencia de transporte equilibrada.
Como fabricante de mochilas OEM/ODM con más de 30 años de experiencia, siempre hemos considerado el diseño del panel trasero como uno de los aspectos más importantes en el desarrollo de mochilas. Al perfeccionar continuamente nuestras soluciones en torno a las tres funciones principales —soporte, transpirabilidad y ajuste ergonómico— ayudamos a las marcas a crear mochilas que ofrecen comodidad comprobada, rendimiento fiable y comentarios positivos constantes por parte de los usuarios.
Tabla de contenido

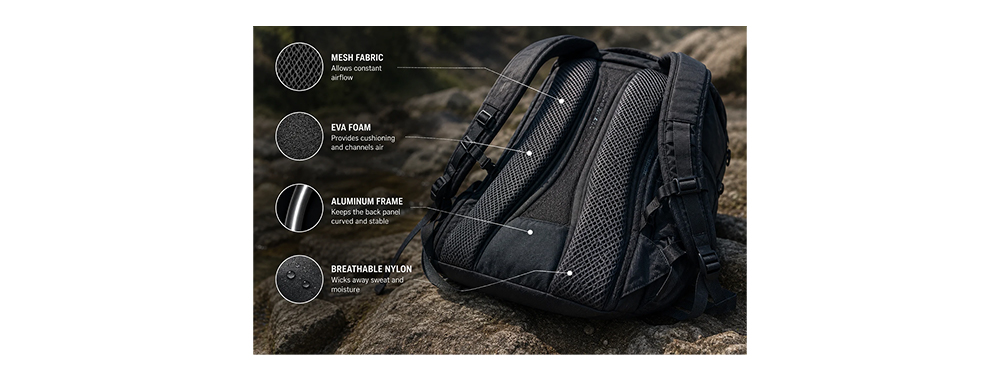

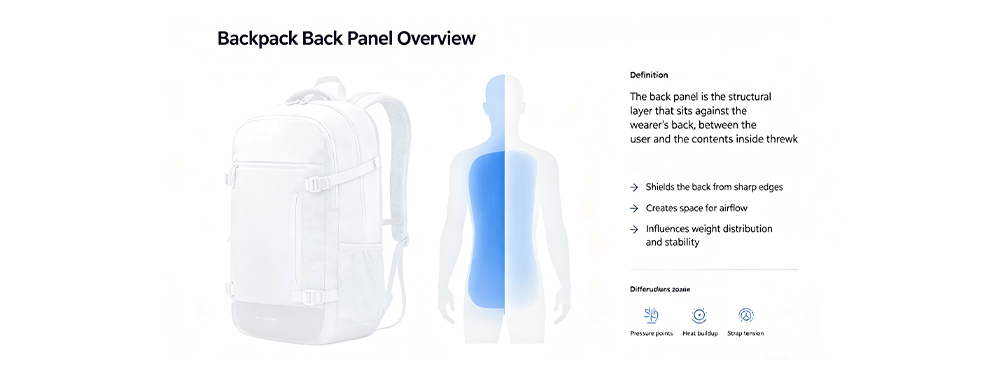

El panel trasero de una mochila es la capa estructural que se apoya en la espalda del usuario, situada entre este y el contenido de la mochila. Determina cómo se distribuye la carga en la espalda, cómo se disipa el calor y la estabilidad de la mochila durante el movimiento.
Si el panel trasero está mal diseñado, los usuarios pueden sentir los bordes afilados de una computadora portátil o las esquinas duras de los libros presionando su espalda. El calor y el sudor pueden acumularse rápidamente, provocando una sensación de calor e incomodidad en la espalda, mientras que las correas para los hombros pueden comenzar a clavarse en ellos, reduciendo la comodidad general al transportar la mochila.

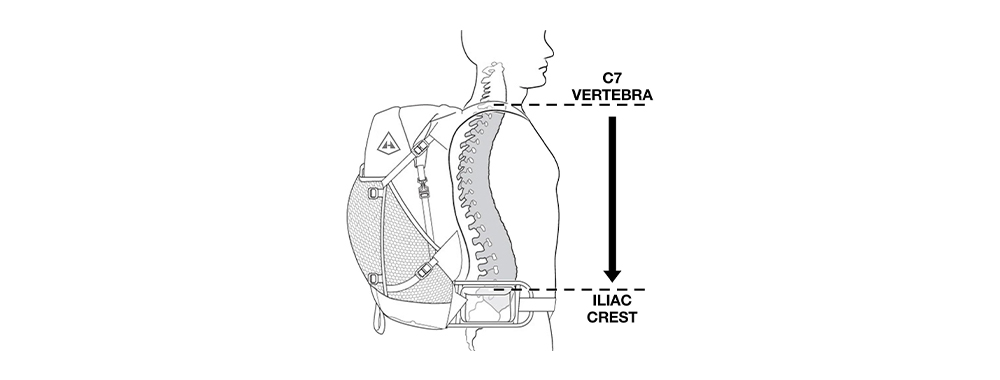

La espalda humana no es plana. La columna vertebral sobresale, los omóplatos se extienden hacia afuera y la zona lumbar se curva hacia adentro. Al cargar peso, cualquier objeto rígido dentro de la mochila —como la esquina de una computadora portátil, la tapa dura de un libro o una batería externa— puede generar puntos de presión concentrados en la espalda del usuario.
La principal función de ingeniería del panel trasero de una mochila es transformar estos puntos de presión concentrados en una presión superficial uniformemente distribuida mediante la deformación elástica de las capas de espuma. Esto mejora significativamente la comodidad al transportarla, ya que reduce la tensión localizada en la espalda.
Un concepto clave en este caso es la curva de compresión de la espuma. Una espuma ideal para el panel trasero debe permanecer suave y adaptarse cómodamente a la espalda del usuario bajo cargas ligeras, volverse gradualmente más firme para brindar soporte estructural bajo cargas medias y conservar un grosor suficiente bajo cargas pesadas sin llegar a comprimirse por completo.
Para lograr este rendimiento, normalmente se requiere una construcción de espuma multicapa en lugar de una sola pieza gruesa. Un enfoque de ingeniería común consiste en combinar una capa exterior de espuma de baja densidad para mayor suavidad y comodidad con una capa interior de espuma de alta densidad para soporte estructural, lo que permite que el panel trasero ofrezca amortiguación y estabilidad en diferentes condiciones de carga.

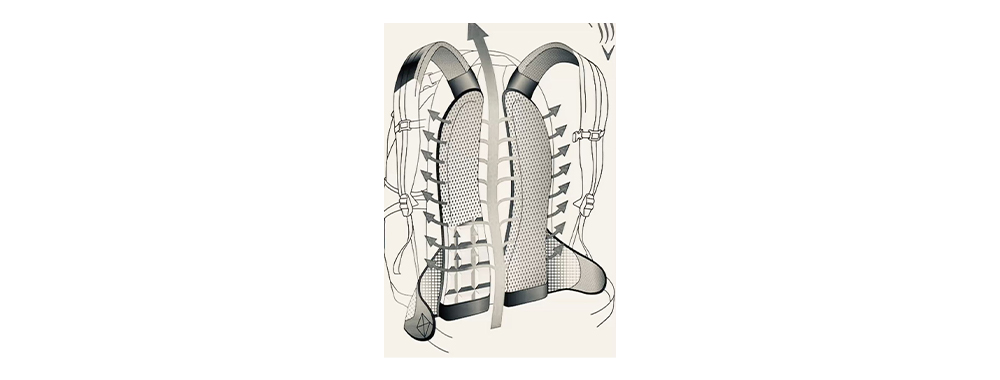

El segundo objetivo de ingeniería del panel trasero de una mochila es resistir la torsión y la tracción hacia atrás. Al caminar, girar o subir escaleras, la inercia de los objetos dentro de la mochila genera movimiento y fuerzas de desplazamiento. Si el panel trasero es demasiado blando, la mochila tiende a ceder hacia atrás y hacia abajo, lo que obliga a las correas de los hombros a soportar una tensión adicional y, en última instancia, provoca fatiga en los hombros.
Un panel trasero bien diseñado debe ofrecer la rigidez necesaria en el plano. Debe mantenerse suave y acolchado en la dirección vertical para absorber la presión, a la vez que conserva su forma y resiste la deformación en la dirección horizontal. Este equilibrio contribuye a que la mochila se mantenga estable contra la espalda del usuario, minimizando los movimientos indeseados y mejorando la comodidad al transportarla.
La espalda es una de las principales áreas del cuerpo para la disipación del calor. Cuando el panel trasero de una mochila se ajusta completamente a la espalda del usuario, crea una microclima En la superficie de contacto, donde la temperatura aumenta, la humedad se satura y la circulación del aire se detiene. El verdadero propósito del diseño de un canal de flujo de aire no es simplemente darle un aspecto más tecnológico al panel posterior, sino establecer una vía continua para el intercambio de aire.
Sin embargo, los canales de flujo de aire tienen una característica contraintuitiva: La profundidad importa más que la anchura. Los canales poco profundos (2-3 mm) se comprimen casi por completo bajo carga, lo que provoca que pierdan su función de ventilación. Por el contrario, los canales más profundos (5-8 mm), combinados con nervaduras elevadas estructuradas, pueden permanecer abiertos incluso bajo cargas pesadas, manteniendo un flujo de aire eficaz.
Esto explica por qué muchas mochilas que aparentemente cuentan con canales de ventilación siguen resultando calurosas y provocan sudoración durante su uso real: los canales de flujo de aire han fallado desde un punto de vista de ingeniería.
Entonces, ¿cómo se pueden lograr estos tres objetivos técnicos (sujeción, ajuste ergonómico y transpirabilidad) en un solo panel trasero?
En las siguientes secciones, desglosaremos uno por uno los elementos clave de la ingeniería de paneles traseros, abarcando diseños estructurales, selección de materiales y construcción de canales de flujo de aire, para ayudarte a comprender los detalles técnicos que hay detrás de la construcción de un panel trasero de mochila de alto rendimiento.

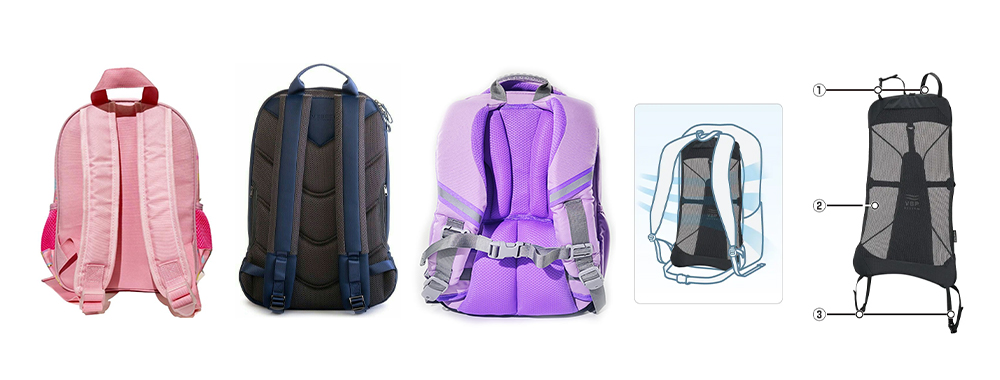

Basándonos en las tres dimensiones técnicas analizadas anteriormente, los paneles traseros de las mochilas disponibles en el mercado generalmente se pueden clasificar en cuatro arquetipos estructurales:
Tipo de estructura | Características principales | Gestión de la presión | Gestión del calor y la humedad | Estabilidad dinámica | Aplicaciones típicas |
Panel trasero plano acolchado | Espuma de una sola capa con revestimiento de tela. | Básico | Pobre | Débil | Mochilas ligeras, mochilas infantiles |
Panel trasero de espuma ranurada | Canales de ventilación moldeados o tallados | Bien | Moderado | Moderado | Mochilas para el día a día, mochilas escolares |
Panel trasero de soporte por zonas | Espuma de densidad múltiple con soporte zonal | Excelente | Bien | Bien | Mochilas de viaje, mochilas para portátiles |
Panel trasero con marco suspendido | Malla tensada con marco rígido | Bien | Excelente | Excelente | Mochilas para actividades al aire libre, mochilas de senderismo |
Recomendaciones de selección: Lo más caro no siempre significa mejor: la elección correcta depende del uso previsto.
En ingeniería de paneles traseros, La selección de materiales no consiste en elegir un solo material, sino en diseñar un sistema multicapa en el que diferentes materiales trabajen juntos para lograr el rendimiento deseado. A continuación se presentan los materiales principales utilizados en los sistemas de paneles traseros modernos. y sus respectivas funciones de ingeniería.

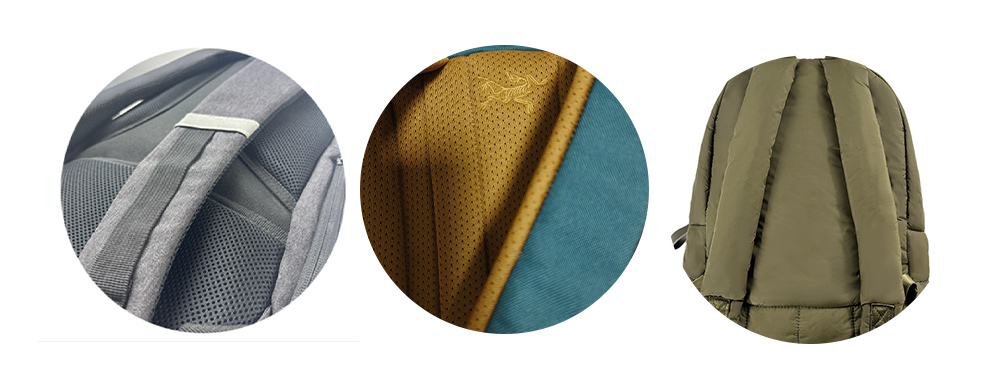

Las capas de espuma y las estructuras de canales de flujo de aire resuelven los problemas de soporte y ventilación. Sin embargo, la interfaz directa entre el panel trasero de la mochila y la piel del usuario... capa de contacto—determina si el sudor se puede evacuar rápidamente, si la fricción sigue siendo cómoda y si el material desarrollará bolitas o deformación después de un uso prolongado.
Elegir la capa de contacto incorrecta puede comprometer todos los esfuerzos de ingeniería invertidos en las etapas anteriores.

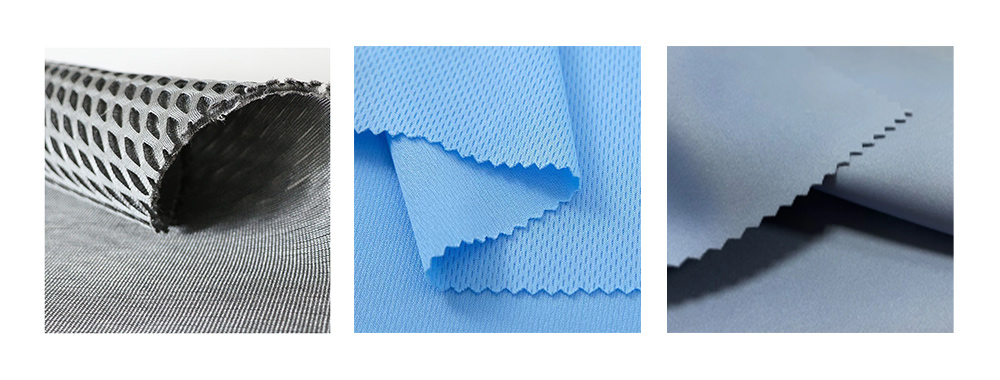

Tipo de material | Características principales | Peso/espesor recomendado | Aplicaciones adecuadas |
Malla espaciadora 3D (tejido de malla tipo sándwich) | Dos capas de tejido de malla conectadas por estructuras verticales de monofilamento, que proporcionan transporte de humedad, control del sudor, absorción de impactos y transpirabilidad. | 250–700 g/m², espesor: 2–8 mm | La opción universal preferida, que abarca más del 90% de las categorías de mochilas. |
Tejido ojo de pájaro / Malla de punto por urdimbre | Ligero, transpirable y económico. | 120–180 g/m² | Mochilas y bolsos ligeros e informales diseñados para uso estival a corto plazo. |
Mismo tejido que el cuerpo principal de la mochila. | Crea un estilo visual coherente y mantiene la identidad de la marca. | Basado en las especificaciones del tejido del cuerpo de la mochila. | Mochilas y diseños orientados a la moda que enfatizan la integración estética general. |
Recomendaciones prácticas:

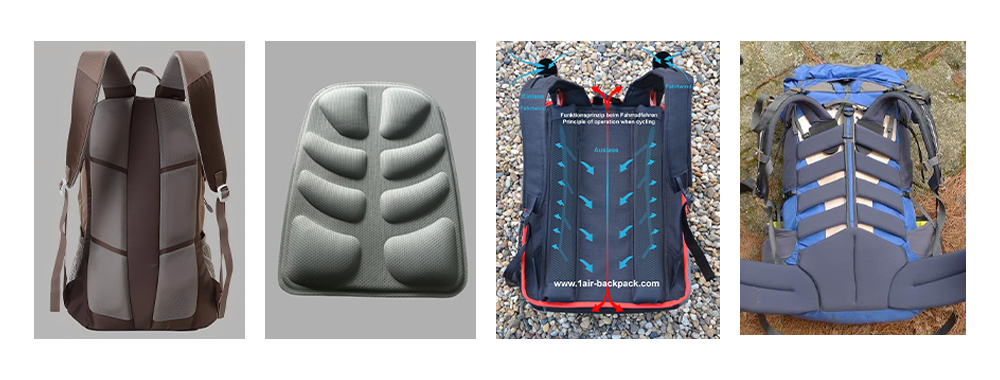

Los canales de ventilación no son simples ranuras decorativas. Son vías de flujo de aire cuidadosamente diseñadas para reducir la acumulación de sudor, disminuir la temperatura de la piel y mantener la circulación del aire incluso cuando la mochila lleva una carga pesada.
Existen dos tipos de mecanismos de flujo de aire:
Tipo de canal | Descripción | Nivel de rendimiento |
Ranuras verticales | Canales de flujo de aire verticales rectos | Bien |
Ranuras horizontales | Vías de flujo de aire laterales | Moderado |
Canal de alivio para la columna vertebral | Espacio central diseñado para aliviar la presión a lo largo de la columna vertebral. | Muy bien |
Estructura de nervaduras multizona | Nervaduras de espuma elevadas combinadas con ranuras de ventilación abiertas. | Excelente |
Para la mayoría de los proyectos OEM comerciales, un Canal de alivio de la columna vertebral combinado con canales de flujo de aire laterales. Puede ofrecer un rendimiento sólido sin generar costes de fabricación excesivos.
Los conductos de aire no son simplemente mejores cuando son más profundos. Deben superar una cierta profundidad crítica para mantener su función de ventilación bajo carga. Basado en datos de pruebas de carga:
Rango de carga | Profundidad mínima efectiva del canal de aire | Profundidad recomendada del canal de aire |
3–5 kg | 3 mm | 4–5 mm |
5–8 kg | 4 mm | 5–6 mm |
8–12 kg | 5 mm | 6–8 mm |
12 kg+ | 6 mm | 8–12 mm |

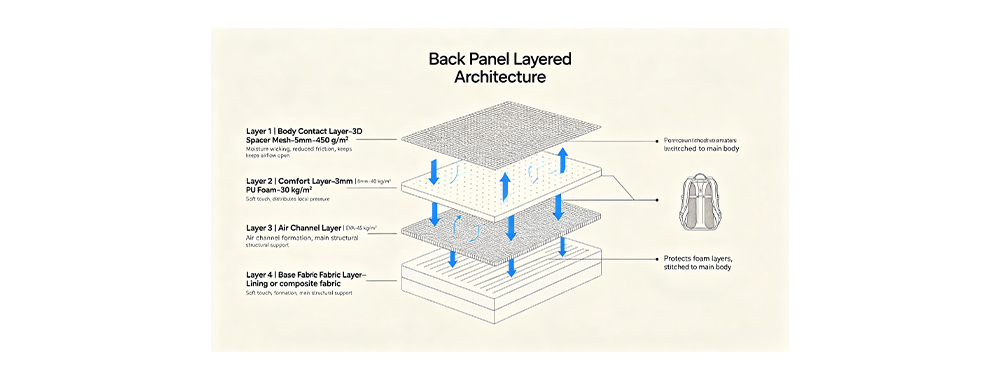

El panel trasero de una mochila no es una sola pieza de material, sino un sistema multicapa donde diferentes componentes trabajan en conjunto. A continuación, se muestra una estructura típica de capas para una mochila de viaje:
Capa 1 (Capa de contacto con la piel):
Malla espaciadora 3D, 5 mm de espesor, 450 g/m²
↓ Función:
Transporte de humedad, reducción de la fricción en la piel y mantenimiento de canales de flujo de aire abiertos.
Capa 2 (Capa de confort):

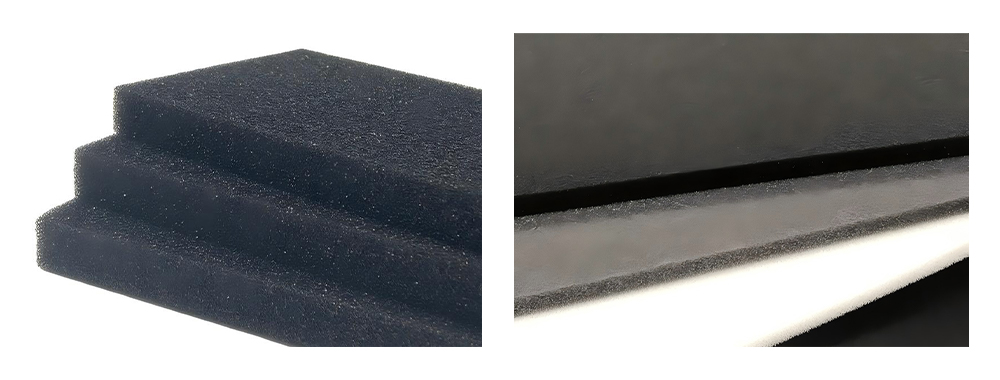

Espuma de poliuretano de 3 mm, densidad: 30 kg/m³
↓ Función:
Proporciona una sensación táctil suave y distribuye la presión de forma localizada.
Capa 3 (Capa de estructura de flujo de aire):

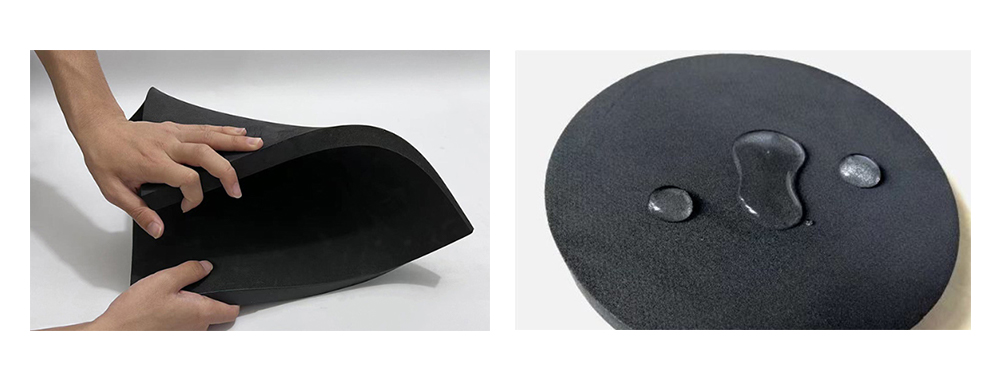

EVA de 8 mm, densidad: 45 kg/m³, con nervaduras elevadas moldeadas y canales de ventilación.
↓ Función:
Crea vías de flujo de aire y proporciona el soporte estructural principal.
Capa 4 (Capa base del panel posterior):
Tejido de forro o material compuesto
↓ Función:
Protege las capas de espuma y proporciona una conexión estable con el tejido principal de la mochila mediante la confección de costuras.
Intercambio de experiencias de fabricación:
El apilamiento multicapa no consiste simplemente en unir diferentes materiales en secuencia. El proceso de laminación entre cada capa afecta directamente a la experiencia de transporte final.
Para los paneles traseros con soporte zonificado de densidad múltiple, es fundamental controlar cuidadosamente de antemano la posición y alineación de los componentes de espuma de diferentes densidades. Esto ayuda a prevenir desplazamientos y deformaciones tras el moldeo, asegurando que cada zona de soporte se corresponda con precisión con las distintas áreas de distribución de presión de la espalda.

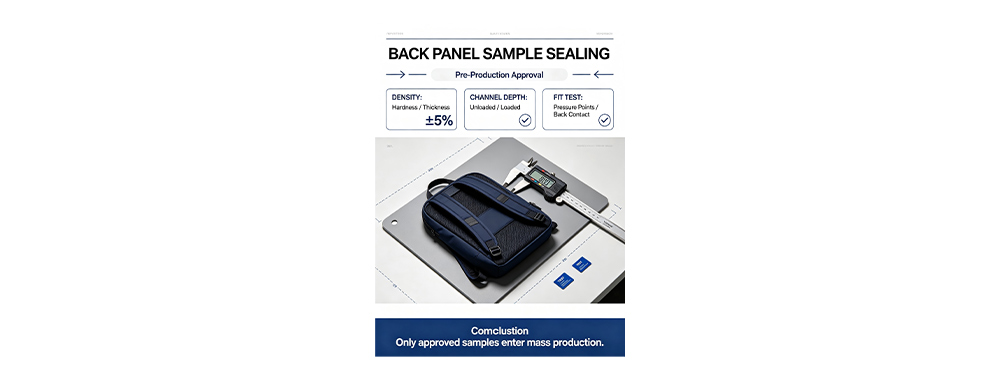

Para garantizar la coherencia con los requisitos de diseño, compruebe que la dureza y el grosor de la espuma se encuentren dentro de un margen de ±5% de los valores objetivo especificados.
Compruebe la profundidad del canal de aire sin carga para verificar la uniformidad del moldeo. A continuación, realice pruebas de carga para medir la profundidad de trabajo efectiva bajo presión, asegurándose de que los canales mantengan la profundidad efectiva mínima requerida según las normas de rendimiento.
Durante la fase de aprobación de muestras, las mochilas deben ser probadas por usuarios con diferentes complexiones mientras transportan cargas realistas. El objetivo es simular situaciones de uso cotidiano e identificar posibles problemas, como puntos de presión concentrados, incomodidad o un ajuste inadecuado.
Si se detecta algún problema de comodidad o rendimiento, se deben realizar ajustes de inmediato en la distribución de la densidad de la espuma o en el diseño estructural. Solo después de que la muestra aprobada cumpla plenamente con los requisitos de diseño, se podrá proceder a la producción en masa.
Durante la producción en masa, todos los parámetros confirmados durante la etapa de aprobación de la muestra previa a la producción deben implementarse estrictamente, realizándose inspecciones por lotes para garantizar una calidad uniforme.
Para cada lote de materiales de espuma recibidos, se debe verificar la dureza y el espesor para garantizar la uniformidad. Esto evita variaciones de calidad en la producción en masa causadas por diferencias entre lotes de material. Los materiales de la capa de contacto también deben muestrearse aleatoriamente para inspeccionar su peso y espesor y confirmar que cumplen con las especificaciones requeridas.
Los fabricantes están obligados a realizar inspecciones completas del proceso a lo largo de toda la producción para garantizar que cada paso de la fabricación cumpla con los requisitos del proceso establecidos.
Según el estándar AQL 1.5/4.0, se seleccionan muestras al azar de mochilas cosidas terminadas para una inspección de apariencia y funcionamiento, que incluye:
Además, se deben realizar pruebas de carga en muestras seleccionadas para confirmar que el panel posterior no sufra colapsos significativos, pérdida de capacidad de soporte u otras fallas estructurales bajo condiciones de carga prolongadas. Esto ayuda a evitar que productos defectuosos lleguen al mercado.
Categoría de parámetro | Artículos específicos |
Especificaciones de la espuma | Tipo de material, grosor, densidad, dureza, color |
Especificaciones del canal de aire | Patrón de disposición, profundidad, anchura, espaciado de las nervaduras elevadas, método de moldeo |
Especificaciones de la malla | Grosor, peso (GSM), composición de la fibra, color, si se aplica tratamiento antipilling. |
Proceso de laminación | Método de unión, tipo de adhesivo |
SYNBERRY se especializa en la investigación y el desarrollo sistemáticos de la ingeniería de paneles traseros para mochilas. Aprovechando más de 30 años de experiencia técnica acumulada en la fabricación de mochilas, brindamos soporte técnico integral durante todo el proceso de desarrollo para clientes de marcas con diferentes posicionamientos y escenarios de aplicación.
Si tiene algún requisito personalizado para el panel trasero de la mochila, no dude en contactarnos. Contáctanos Puede contactarnos en cualquier momento para hablar sobre los detalles específicos de su proyecto.
P1: ¿Una espuma más gruesa en el panel trasero siempre proporciona mayor comodidad?
R: No necesariamente. Una espuma demasiado gruesa puede aumentar el peso y el volumen de la mochila, y si la densidad no es la adecuada, una espuma más gruesa puede ser más propensa a colapsar. La clave reside en el diseño coordinado del grosor, la densidad y los canales de ventilación de la espuma.
P2: ¿Por qué la muestra resulta cómoda al usarla, pero las mochilas producidas en masa se sienten demasiado rígidas?
A: Las causas más comunes son las variaciones en la dureza de la espuma o las inconsistencias en el proceso de laminación. Es importante asegurarse de que la dureza de la espuma se mantenga dentro del rango de tolerancia especificado y realizar pruebas de compresión durante la etapa de aprobación de la muestra de preproducción.

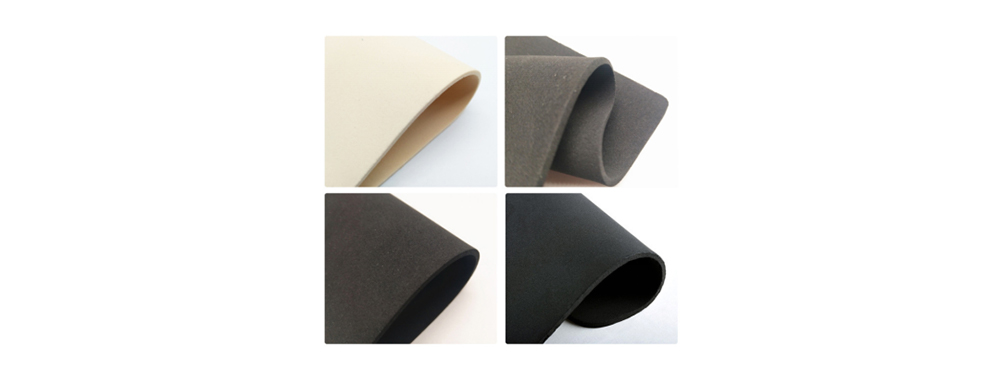

P3: ¿Son adecuados los paneles traseros de neopreno para su uso en verano?
A: Los paneles traseros de neopreno plano puro no son ideales para usar en verano, ya que el neopreno retiene el calor de forma natural. Sin embargo, al combinarlos con una capa de soporte de EVA, canales de ventilación transpirables y malla 3D, los paneles traseros de neopreno pueden proporcionar una experiencia de transporte cómoda durante el verano.
P4: ¿Qué profundidad deben tener los canales de flujo de aire para que funcionen eficazmente?
A: Para mochilas de uso diario (carga de 5 a 8 kg), se recomienda una profundidad de 5 a 6 mm. Para mochilas de viaje (carga de 8 a 12 kg), se recomienda de 6 a 8 mm. Para mochilas de exterior (carga de más de 12 kg), se recomienda de 8 a 12 mm.
El requisito fundamental es que, tras las pruebas de carga, la profundidad restante del canal de flujo de aire efectivo no sea inferior al 70 % de la profundidad original.
P5: ¿Cómo se debe seleccionar el GSM de la malla 3D?
A:
Un material de malla con un peso insuficiente puede estirarse y deformarse con el tiempo, lo que provoca que los canales de flujo de aire pierdan eficacia durante un uso prolongado.
P6: ¿Cuánto influye el diseño del panel trasero en el coste total de la mochila?
R: Sí, afecta al coste. Sin embargo, al optimizar la profundidad del canal de flujo de aire y el diseño estructural, en lugar de simplemente aumentar el grosor del material, los fabricantes pueden lograr mejoras significativas en la comodidad de transporte manteniendo un control de costes razonable.
